YJV0.6/1 kV系列銅芯電力電纜

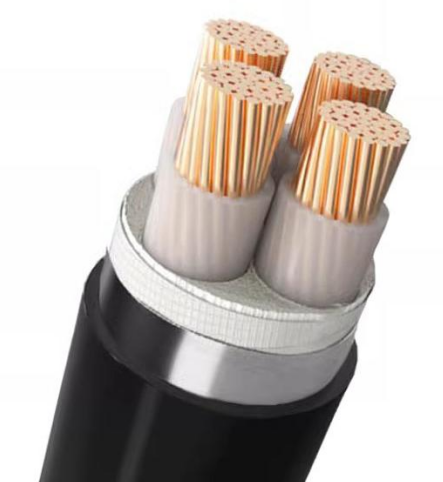

YJV22 0.6/1KV系列銅芯電力電纜

鎧裝電纜是由不同的材料導體裝在有絕緣材料的金屬套管中,被加工成可彎曲的堅實組合體。鎧裝電纜包括鎧裝熱電偶、鎧裝熱電阻、鎧裝加熱器和鎧裝引線,主要用于化工、冶金、機械制造、發電和科學試驗等的溫度測量、信號傳輸及特殊加熱,用量最大的是鎧裝熱電偶。

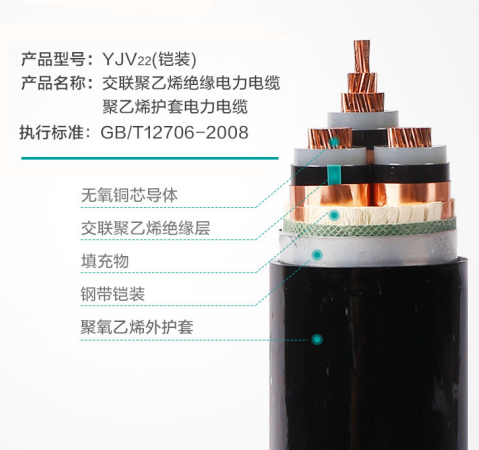

YJV22銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝電力電纜


鎧裝分為鋼帶鎧裝(22,23)、細鋼絲鎧裝(32,33)、粗鋼絲鎧裝(42,43)。

產品型號: YJV22

額定電壓Uo/U:0.6/1kV;

YJ:交聯聚乙烯

V:代表聚氯乙烯內襯層,可以是擠包或繞包;

2:鋼帶鎧裝

2:代表聚氯乙烯外護套


 YJV22電纜使用特性

長期允許工作溫度:導體長期工作溫度不應超過90℃,短路時z高工作溫度不超過250℃(z長持續時間不超過5s);電纜敷設溫度不應低于0℃;

z小彎曲半徑(D為電纜外徑):?jiǎn)涡倦娎|:15D;多芯電纜:12D。

特殊特性

阻燃類產品:阻燃特性滿足GB/T 19666-2005《阻燃和耐火電線電纜通則》的要求;

阻燃耐火類產品:阻燃及耐火特性滿足GB/T 19666-2005《阻燃和耐火電線電纜通則》的要求。

YJV22電纜的用途

鎧裝電纜機械保護層可以加到任何結構的電纜上,以增加電纜的機械強度,提高防侵蝕能力,是為易受機械破壞及極易受侵蝕的地區而設計的電線電纜??梢圆捎萌魏我环N方式敷設,更適用于巖石地區的直埋敷設。

鎧裝電纜一般是固定敷設電力電纜,通俗來說就是固定在一個地方而基本不移動,動力線傳輸電能。

電纜加上鎧裝層的目的除了以上,還可以增強抗拉強度、抗壓強度等機械保護延長使用壽命。

鎧裝的有一定的抗外力性能,還可以提防老鼠撕咬,不至于透過鎧裝造成電力傳輸問題,鎧裝的彎曲半徑要大,鎧裝層可以接地,保護電纜。

YJV22電纜型號規格

YJV22電纜芯數:1,2,3,4,5,3+1,3+2,4+1

YJV22電纜橫截面積:2.5mm2、4mm2、6mm2、10mm2、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2、240mm2、300mm2、400mm2

YJV22電纜類別:阻燃型YJV22電纜,耐火型YJV22電纜,低煙無鹵型YJV22電纜,低煙無鹵耐火型YJV22電纜,低煙無鹵阻燃型YJV22電纜,低煙無鹵阻燃耐火型YJV22電纜

YJV22電纜載流量

電纜載流量是指一條電纜線路在輸送電能時所通過的電流量,在熱穩定條件下,當電纜導體達到長期允許工作溫度時的電纜載流量稱為電纜長期允許載流量。

二點五下乘以九,往上減一順號走。

三十五乘三點五,雙雙成組減點五。

條件有變加折算,高溫九折銅升級。

穿管根數二三四,八七六折滿載流。

YJV22電纜敷設方式

1、YJV-22電纜是鎧裝電纜,可以直埋、管內敷設、橋架敷設、管溝支架,主要看設計,除設計規定外,規范規定的,一般不必穿管敷設;

2、看安裝計算規則: 電纜保護管長度,除按設計規定長度計算外,遇有下列情況,應按以下規定增加保護管長度: ①橫穿道路,按路基寬度兩端各增加2m。 ②垂直敷設時,管口距地面增加2m。 ③穿過建筑物外墻時,按基礎外緣以外增加1m。 ④穿過排水溝時,按溝壁外緣以外增加

3、圖集《94D101-5+35kV及以下電纜敷設》都有詳細交代
