ADSS電力光纜
ADSS電力光纜

ADSS光纜也稱全介質自承式光纜,全介質即光纜所用的是全介質材料,自承式是指光纜自身加強構件能承受自重及外界負荷,而無需使用導電金屬元件。該光纜專為空中傳輸和配電線路環境而設計。顧名思義,該光纜沒有金屬部件,不需要支撐線或吊線,因此一次安裝即可完成,使 ADSS 光纜成為構建光纖網絡的一種經濟且簡單的方法,ADSS電力光纜是國內的電力線路指定用的型號。

ADSS光纜的結構

目前已生產的ADSS光纜從結構上可分為層絞式和中心束管式兩類,其中層絞式光纜內有FRP的加強芯,重量比束管式略重。同時又由于其運行在高壓環境下,根據電場強度又可分為AT護套耐電蝕型和PE護套標準型。
    當輸電線路已經架設有地線,且剩余壽命還相當長,需要盡快以低安裝費用建設光纜系統,同時避免停電作業等前提下,采用ADSS光纜是有很大優勢的。

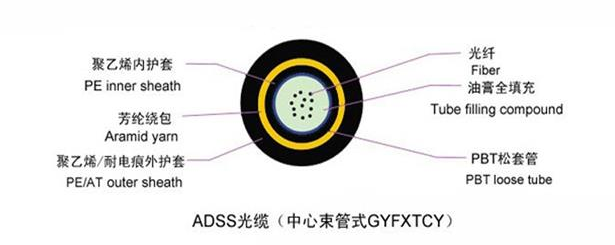

  1、中心管式結構
    光纖以一定的余長置于填充阻水油膏的PBT(或其他合適材料)管中,根據所需要的抗拉強度繞包合適的紡綸紗,再擠制PE(≤12KV電場強度)或AT(≤20KV電場強度)護套。
中心管結構易于獲得小直徑,冰風負載較??;重量也相對較輕,但光纖余長有限制。


2、層絞式結構
    光纖松套管以一定的節距繞制在中心加強件(一般為FRP)上后擠制內護套(在小張力和小跨距時可省略),然后根據所需要的抗拉強度繞包合適的紡綸紗,再擠制PE或AT護套。纜芯可填充油膏,但當ADSS工作在較大跨距并帶有較大弧垂的狀況下,由于油膏的阻力較小,纜芯易“滑動”,松套管節距易發生變化。用合適的方法把松套管固定在中心加強件上和干式纜芯可以克服,但有一定的工藝難度。層絞結構易獲得安全的光纖余長,雖然直徑和重量相對稍大,在中大跨距應用時較有優勢。




分類代號及其意義:

   ADSS—全介質自承式光纜

結構特征的代號及其意義:

   光纜結構特征應表示出纜芯的主要結構特征。當光纜型式有幾個結構特征需要注明時,可用組合代碼表示,其組合代碼按下列相應的各代號自上而下的順序排列。D—光纖帶結構;無符號—松套層絞式結構;X—中心管式結構。

護套的代號及其意義:

   PE—普通聚乙烯護套;AT—抗電痕護套;ZY—阻燃聚乙烯護套。

規格:

   光纜的規格代號由光纜中光纖的數量、類別和光纜的大允許使用張力(MAT)組成。

光纖數量:

   光纖數量代號用光纜中同類別光纖的實際有效數目的數字表示。

光纖類別代號:

   B1.1(B1)—非色散位移單模光纖

   B4—非零色散位移單模光纖

   A1a—50/125μm漸變型多模光纖

   A1b—62.5/125μm漸變型多模光纖

光纜的大允許使用張力(MAT):

  光纜的大允許使用張力以kN為單位,可保留小數點后一位。

  如:ADSS-PE24B1+12B4-12kN

  表示非金屬加強件、層絞式結構、聚乙烯護套、自承式通信用室外光纜,包含24根B1類和12根B4類單模光纖,光纜的大允許使用張力為12kN的ADSS光纜。

ADSS光纜特點
  1、專為電力系統設計,是一種全絕緣介質的自承式架空光纜,它的結構中不含任何金屬材料。
  2、低損耗、重量輕、耐壓高、抗雷擊、截面小,便于架設施工,抗電磁能力強,抗拉強度高。
  3、采用抗拉強度高的芳綸材料即能承受較強張力,滿足架空電力線路的大跨距要求。
  4、ADSS光纜的熱膨脹系數較小,在溫度變化很大時,光纜線路的弧度變化很小 ,且其重量輕,它的履冰和風荷也較小。
  5、有利于在帶電運行的架空電力線路上架設施工,不影響線路運行。
  6、使用壽命長, 達到30年以上。

ADSS的應用領域

ADSS光纜在不同的電力路線采用不同的護套,常見的ADSS護套有兩種:PE護套和AT護套。PE護套,普通的聚乙烯護套,用于110KV以下電力線路。AT護套,抗電痕護套,用于110KV以上電力線路。運行于強電場中,ADSS存在電蝕問題。ADSS光纜會發生風振動。平滑穩定的橫向風吹向光纜,會發生風振動,會在掛點處發生疲勞損壞。ADSS光纜具有一定的抗壓力,能承受耐張線夾較大的握力。

ADSS主要應用于電力線路,可架設在電纜桿塔上,架空高壓輸電系統的通信路線,也可用于雷電多發地帶、大跨度等架空敷設環境下的通信線路。當輸電線路已經架設有地線,且剩余壽命還相當長,需要盡快以低安裝費用建設光纜系統,同時避免停電作業等前提下,采用ADSS光纜是有很大優勢的。

ADSS的參數

光纖芯數:2~144

最大跨距:1000M

使用溫度:-40℃~+65℃
